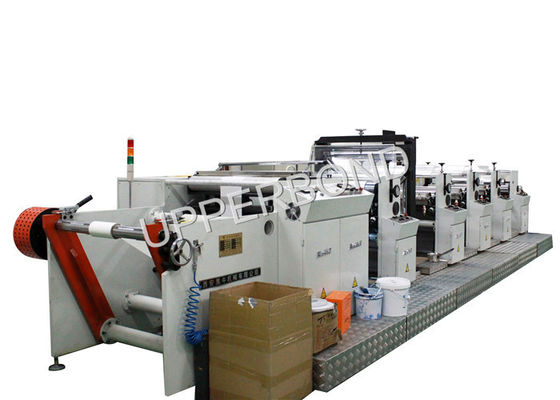

120 m/min Duża prędkość drukarka grawerowa z 5 kolorami


120 m/min Duża prędkość drukarka grawerowa z 5 kolorami




Cechy

Maszyna do druku na grubość WY-700 to szybka maszyna do druku na grubość zaprojektowana i wyprodukowana przez naszą firmę specjalnie dla cech papieru. . Łączy w sobie wysoką prędkość druku z wysoką szybkością gotowego produktu i przyjmuje standardową metodę druku modułowego.który okazuje się być najlepszym sprzętem do drukowania papieru.

uwzględniając w pełni cechy druku papierowego i jego dalszego przetwarzania,projekt maszyny drukarskiej powinien być wyposażony w podwójną stację bezprzerwanego urządzenia autopasta, aby zapewnić sprawną pracę maszyny w całym procesie.

Nowa technologia i akcesoria są szeroko stosowane w jego rozwoju i projektowaniu, co znacznie poprawia zdolność i niezawodność maszyny.



Parametry techniczne



Struktura drukarki

Część druku składa się z jednostki drukarskiej, piekarnika suszącego, wymiennika ciepła i układu napędowego.

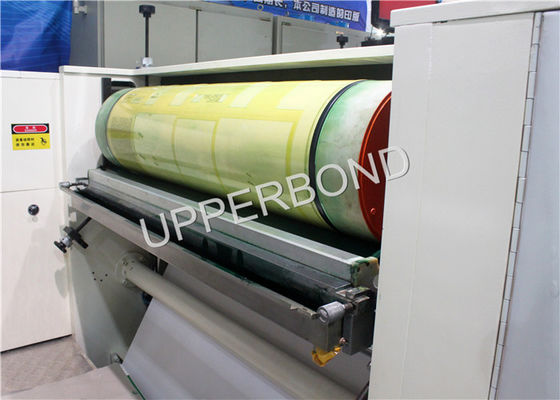

• Jednostka drukarska

Część druku jest 5 kolorów standardowego druku grawerowego, szkrabania ostrza prasowego kontroli powietrza, obozowania rolka formy przyjąć formę zaciskania pneumatycznego wału.Ściana i wał wykonane są z wysokiej wytrzymałości żelaza odlewanego poprzez ręczne korekty i przetwarzanie wiele razy, z wysoką precyzją i stabilnością.Stanowisko pracy sprawiają, że dostawa atramentu jest bardziej jednolita i upewnij się, że skraper ma dłuższą żywotność. Wmoknij zbiornik atramentu używany wraz z ostrzem do szkrabania, aby rolka formowana mogła w pełni przenikać w procesie pracy, niełatwo włączyć ją przy niskiej prędkości,i sprawia, że rolka w stosunkowo zamkniętym stanieZjawisko odrzucenia atramentu nie jest łatwe do wykonania przy dużej prędkości

Zapewnienie atramentu atramentu przyjmuje pneumatyczną pompę atramentową, pozwalając atramentowi być w pełni mieszanym, jednocześnie może uniknąć problemu druku, który jest spowodowany osadami farby.System atramentowy jest wyposażony w urządzenie filtracji wtórnej (importu i eksportu), może uniknąć pozostałości, ścieków itp. wchodzących w obszar druku, beczki z atramentu wykonane z stali nierdzewnej, wygląda pięknie i odporne na korozję,Przekaz mocy między czterema grupami przyjmuje bezprzewodowe sprężynowe sprzężenie do połączenia, można zapewnić precyzyjną synchronizację transmisji mocy; również ze względu na konstrukcję stopniowego zwiększania napięcia, sprawia, że drukowanie ma wysoką dokładność i stabilność.Drukowanie i odbieranie są jednolite ściany żelazne, ma dobrą odporność na wstrząsy i wystarczającą sztywność, zapewnia wysoką prędkość pracy maszyny i długoterminową stabilność pracy.tryb ciśnienia cylindru (rysunek 8), płytkę drukowania można ustawić dowolnie w dużym zakresie o średnicy 140-140 mm, nadaje się do drukowania produktu powtarzać znaczącą zmianę długości.

Może być dowolnie wyposażony w system automatycznego wyrównania pomiędzy różnymi grupami, system może być oparty na użytkownika wymaga używać krajowego lub importowanego sprzętu,może osiągnąć automatyczne naddrukowanie między różnymi grupami drukującymi, dokładność ustawienia jest lepsza niż 0,2 mm.

Ustawienie osi wykonywane ręcznie, poprzez ustawienie skali obserwacyjnej na kółku, wersja osiowa szybko i precyzyjnie.

(2)Suszenie piekarnika

Suszenie piekarnika jest sposobem translacyjnego wokół, mają duży zakres ruchu, sprawiają, że bardziej wygodne z zużycia papieru i przewodnika operacji czyszczenia rolka.Niezależny od zewnętrznego systemu cyrkulacji ciepła, rozpylanie na papierze gorącym wiatrem przy dużej prędkości przez dyszę powierzchniową na suszarce (rysunek 10), aby rozpuszczalnik szybko ulegał lotności i wyładowywał się.Część gazu wydechowego została wyemitowana na zewnątrz przez wentylator wydechowyDłuższe suszenie design piekarnika jest bardziej odpowiedni do papieru powierzchni druku atramentu suche w niskiej temperaturze.To ustawić mocniejszy piekarnik po ostatniej grupy druku, aby rozpuszczalnik atramentu druku papieru mógł całkowicie odparować, w celu wyeliminowania szczególnego zapachu pozostałości rozpuszczalnika wewnętrznego drukowanego produktu, aby poprawić jakość produktu.

(3)System wymiany ciepła

System wymiany ciepła jest niezależny od strony maszyny,podgrzewacz elektryczny i podgrzewacz parowy mogą być szybko wymieniane (maszyna przyjmuje tryb grzewania elektrycznego) w celu spełnienia wymagań różnych użytkowników (rysunek 11), poprzez kontrolę stosunku modułu regulacji ciśnienia MJYS przez regulator temperatury SR73 do regulacji temperatury grzejnika (lub elektrycznych uruchomieni tłumienia),może zapewniać zakres temperatury wybuchu gorącego w zakresie + lub - 2 °C, wentylator biegowy przyjmuje wentylator typu podzielony niskiego hałasu, niskiego hałasu podczas pracy, wysokiej niezawodności.

(4)Płytkowy układ przesyłowy

System przesyłowy płytki to płytka stożkowa wiązka górna i skrzynia biegów różnicowych w formie prostej ligi, skrzynia biegów jest wyposażona w ręczne sprzęgło, płytka jest wygodna i gruba wersja.Za pośrednictwem rejestru maszyny elektrycznej na mechanizmie różnicowym, a system różnicowy w skrzynce biegów napędowych, może zrealizować precyzyjny rejestr automatyczny.wieloetapowa transmisja mocy poprzez elastyczne sprzężenie bez luk, aby napęd był dokładniejszy i płynniejszy.

Włókna, włączając:

Rozwijanie i walcowanie przyjmuje model podwójnej ściany, oś rozwijania i walcowania zarówno przyjmuje 76 mm, średnica walcowania rozwijania i walcowania może wynosić do 1300 mm

System kontroli i procedury działania

Ten system sterowania obejmuje głównie: interfejs człowiek-maszyna na ekranie dotykowym; inteligentny system zarządzania sterowaniem PLC; przyjmowanie i opróżnianie, podawanie stałego napięcia system automatycznego sterowania,system korekcji automatycznego sterowania, unreeling i rolling trakcji synchroniczne serwo sterowanie z wydziałem druku, komputer automatycznie na system rejestru, komputer stroboskopowy system monitorowania,System automatycznego sterowania temperaturą pieca, elektryczne, pneumatyczne, wentylatory, itp. sterowania sekwencją PLC i blokady bezpieczeństwa,istotne części stanu pracy jednostki, takie jak monitorowanie temperatury obudowy reduktorów i funkcje alarmowe, itp.

Wszystkie powyższe części mają oddzielne instrukcje dotyczące obsługi, operatorzy proszeni są o uważne przeczytanie i dobrą znajomość funkcjonalności i działania.

System operacyjny maszyny ma dwa stany robocze, jeden jest ręcznym działaniem, drugi jest automatycznym stanem roboczym, stan roboczy wybierany przez przełącznik sekcji dialogowej arc master.

W trybie ręcznym działanie każdej części maszyny, w tym suszarki, zawsze otwarte i zamknięte; połączenie i oddzielenie rolki wycierającej; oddzielenie;połączenie i oddzielenie szkrabki, połączenie i oddzielenie napędu itp.

Wszystkie za pomocą ręcznej operacji do przełączników panelu sterującego, aby zrealizować, w stanie automatycznym, powyżej operacja może być wykonywana przez jeden przycisk działania.
